氣體浮子流量計示值校準
關鍵字：浮子流量計 日期：2013-3-11 8:30:54
|
氣體浮子流量計示值校準
一、概述
浮子流量計的校準、檢定依據JJG 257-2007《浮子流量計》。用規程推薦的鐘罩式氣體流量標準裝置（以下簡稱裝置）作主標準器，在裝置的工作壓力和設定流量下，氣體從鐘罩內排出，流經被檢浮子流量計，裝置顯示的瞬時流量與被檢浮子流量計指示的流量對比，通過計算得到浮子流量計在刻度狀態下的實際流量。
二、數學模型
檢定環境溫度一般為(20±15)℃。一次檢定時間一般在Imin左右，通常認為時間很短，認為鐘罩裝置內的氣體溫度基本保持不變，而流人被檢浮子流量計過程中氣體溫度略有改變。流量調節閥設置在浮子流量計下游，氣體從鐘罩內流至浮子流量計入口時所產生一定的沿程壓力降。因此，依據檢定規程用鐘罩式氣體流量標準裝置校準氣體浮子流量計在標準狀態下的流量計算公式為
.jpg)
qN——浮子流量計在標準狀態（刻度狀態）下的實際流量；
V-排出裝置內的氣體體積；
t——排出V的時間；
TN，Ts，Tm——分別為標準狀態下，檢定時鐘罩裝置內和流量計前的氣體熱力學溫度，
Tx =293. 15K；…
PN，ps，pm——分別為標準狀態下，檢定時鐘罩內和流量計前氣體絕對壓力，pN =101325Pa。

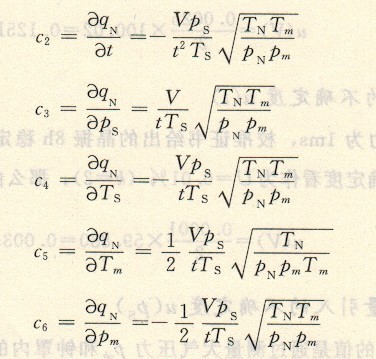

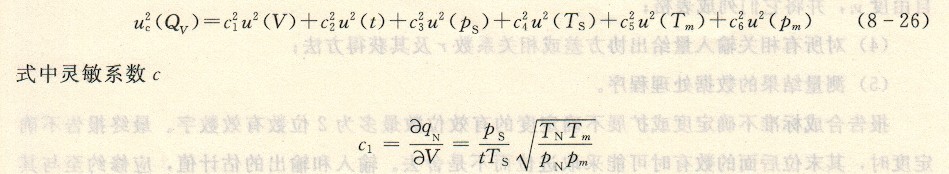

被測量彼此獨立不相關，由不確定度傳播律可知
.jpg)
.jpg)
|
|
|
|
|
