浮子流量計的檢定
關鍵字：浮子流量計、流量計 日期：2013-3-4 8:59:24
|
浮子流量計的檢定
對于浮子流量計來說，生產廠家一般是用標準狀態，即液體浮子流量計(溫度為20℃、壓力為101325Pa)下的水對流量計進行檢定刻度；對氣體浮子流量計，生產廠家一般用標準狀態(溫度為20℃、壓力為101325Pa)下的空氣對流量計進行檢定。因此，該狀態稱為刻度狀態。由于浮子流量計在實際使用時，會在不同的介質和密度情況下使用。科學地講，浮子流量計應該采用實際流體介質來進行檢定。但是，由于檢定設備的局限，不可能有各種實際流體介質的標準裝置對浮子流量計進行檢定。一般情況下，大部分生產廠家或計量部門只能采用水或空氣對液體浮子流量計和氣體浮子流量計進行檢定。
一、規程適用范圍和技術要求
1．范 圍
新制定的規程適用于浮子流量計（以下簡稱流量計）的型式評價、首次檢定、后續檢定和使用中檢驗。
2．準確度等級
(1)流量計的準確度等級、最大允許誤差如表7-1所示。特殊用途的流量計，其準確度等級、最大允許誤差可以按企業標準或使用說明書的規定。
(2)流量計的示值誤差應采用引用誤差計算。
(3)流量計的回差應不超過表7-1的規定。
表7 -1 準確度等級、最大允許誤差和回差
.jpg)
浮子流量計的準確度等級為中低等級的流量儀表。通用型玻璃管浮子流量計的基本誤差：
口徑小于6mm為(2.5%～5%)FS，(10～15) mm為2.5% FS，25mm以上為(1%～2.5%)FS；金屬管浮子流量計就地指示型為(1%～2.5%)FS，遠傳型為(1%～4%)FS，耐腐蝕型儀表的準確度還要低些。有些特殊結構的儀表，例如標尺長度只有2～3倍浮子直徑的短型玻璃管浮子流量計和高壓型吹流型金屬管浮子流量計準確度等級低至5～10級。
3．銘牌和標識
應在流量計明顯部位或銘牌標明：
(1)制造廠名稱或制造廠標識；
(2)流量計的名稱、型號規格和準確度等級；
(3)流量計的出廠編號、制造日期；
(4)計量器具標識和制造許可證編號；
(5)防爆等級和防爆標識（僅對防爆型流量計）。
4．隨機文件
流量計應附有使用說明書和合格證。說明書中應載明最大工作壓力（標稱壓力）、流量范圍、傳感器結構和材料、防爆等級、電源供電形式、輸出信號（后三項為電遠傳型流量計要求）及其他有關的技術指標，合格證中應注明準確度等級。
5．外觀要求
(1)對于流量計的外表面、浮子和導桿等應經過良好處理，色澤均勻，不得有毛刺、斑痕、起皮剝落、銹蝕或霉斑等缺陷，緊固件應無松動、脫落等現象。
(2)對于玻璃管流量計的要求：
①流量計玻璃管或其他明顯部位應標明使用介質的名稱、刻度狀態的溫度、壓力（密度）及刻度單位等。
②流量計示值刻線應粗細均勻，文字、數字、符號應正確、清晰和規范。
③透明材料應無妨害準確讀數的缺陷。
④流量計的刻度標尺細分格數一般應自下列級數中選?。?br />
1×10”，2×10”，5×10”（72為任意正、負整數或零）
⑤玻璃錐管可以是圓形、帶筋圓形、三角形或其他形狀。

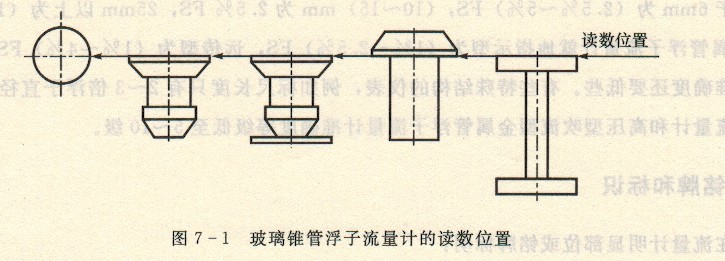

⑥流量計浮子讀數位置如圖7 -1，特殊情況可按制造廠的規定。
有些小管徑球形浮子示值讀數位置不是球徑位置，而是球的頂端切線位置，使用時應特別注意。
(3)對于金屬管流量計的要求
①供電電源
a．交流電源：220V，50Hz或參照說明書；
b．直流電源：12V，24V，36V任選或參照廠家說明書。
②輸出信號
a．(4～20) mA或(1～5)V DC；
b. (0～10) mA或(0～10)V DC;
c·電脈沖信號；
d．其他通訊信號。
6．流量測量上限值數系
流量計的流量測量范圍上限值數系應符合下式
A=a．lOn
式中：A-流量計的流量測量范圍上限值數系；
n——任意正、負整數或零；
a--般為1，1.2，1.6，2，2.5，3，4，5，6，8中的任一數值。
7．浮子流量計的流量范圍度
玻璃管浮子流量計范圍度大部分為10：1，短管型儀表和口徑lOOmm則為5：1；金屬管浮子流量計通常為5：1～10：1。
8．對于防爆型浮子流量計的要求應符合國家防爆標準的有關規定
|
|
|
|
|
